立体库货架
钢结构的有限元分析
撰稿人：王 祥
立体库货架的结构重大、负载复杂，为了运输方便，设计为可拆卸衔接结构，故立体库货架钢结构大多以高强度螺栓衔接；跫芨纸峁乖诮邮芊缭亍⒀┰亍⒌卣鹪睾梢约拔菝婕旖ㄔ睾傻淖饔檬，货架是否有足够的强度、刚度、不变性等是设计者最关切的问题。
从前货架结构的强度分析重要依附资料力学、结构力学和弹性力学的推算步骤，复杂结构必要大量的简化工作能力进行推算，工作量大且精度不高，有的结构底子无法使用解析步骤求解。随着有限元技术的成熟和推算机软硬件的发展，其在货架领域得到了深度的推广，有限元分析已成为钢货架结构设计时不成或缺的沉要工具。
货架的有限元分析
重要分为以下五大步骤：

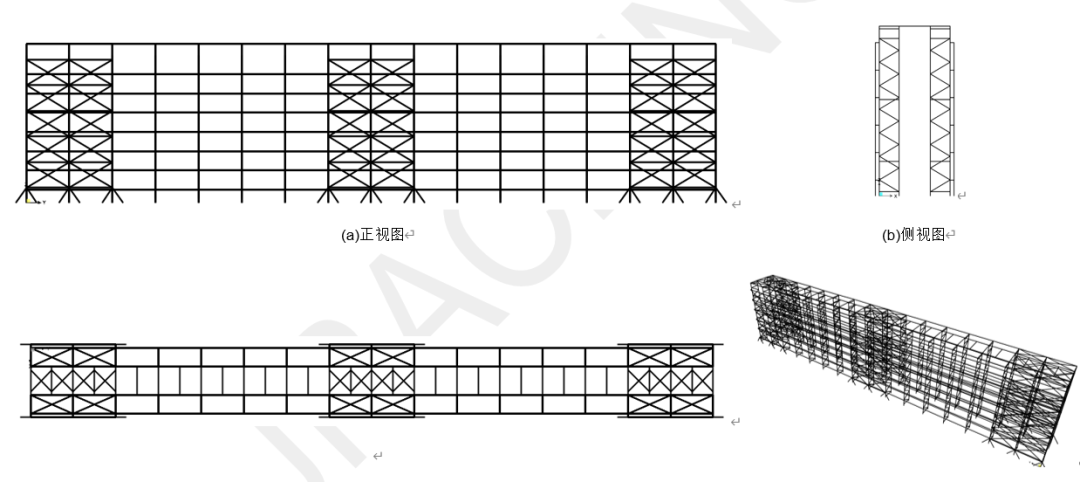

① 成立立体库货架钢结构的有限元模型
使用有限元软件，如ANSYS、SAP 2000等，参数化成立货架有限元网格模型结构，依照项目要求选择资料，截面及单元约束类型。

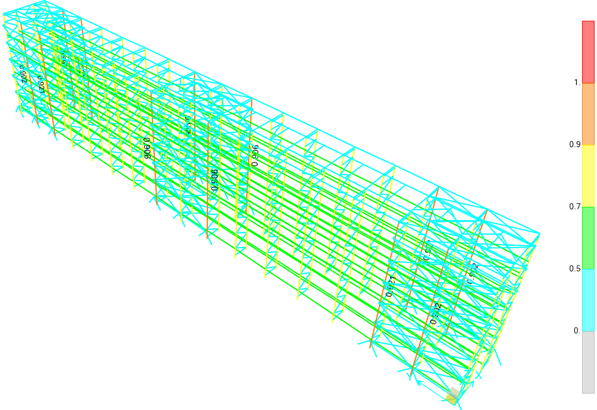

② 静力学分析
对抗体库货架钢结构进行静力学分析，推算时思考结构自沉、货物载荷、风载、雪载及地震载荷等载荷组合作用，确定结构地位和应力散布法规，并找出强度最幽微和刚度最大的部位。

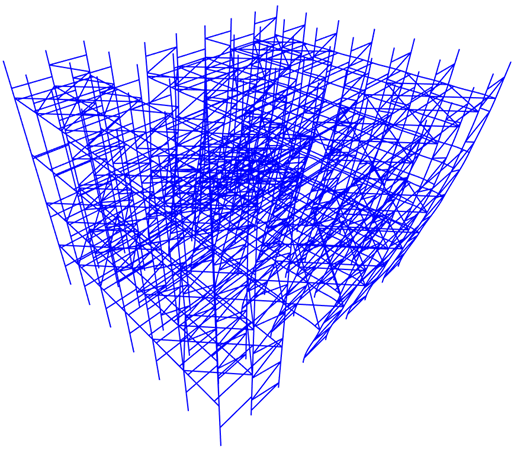

③ 模态分析
通过模态分析确定结构的固有频率和振型，探索该结构在此频段内，在表部或内部各类振源作用下的现实振动响应（即变形趋向）。
④ 不变性分析

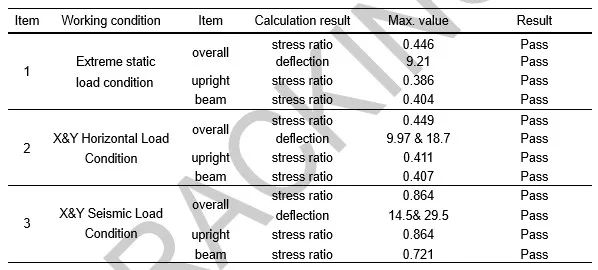

对结构进行不变性分析，推算结构的不变临界载荷，调查其在极限静载、X向水平力影响、Y向水平力影响、X向地震作用、Y向地震作用这五种工况下的机能。
⑤ 锚固强度推算
针对抗库货架多多构件中的个别构件成立1:1高精实体模型，这样对其的变形分析会更正确，往往整体网格模型是无法体现关键构件的受力机能。
在设计过程中,选取有限元分析步骤可能确定结构的强度、刚度和不变性临界载荷。为了保障项主张安全性，BTI体育公司在沉点项目，地震区高位货架及立体库项目上进行了大量的有限元分析推算，充分保障项目执行的靠得住性和安全性。
- END -
申明：“BTI体育集团 锐视界·技术刊”专栏基于货架工程案例阐释出产、服务、装置、质量的常见技术问题及解决步骤，但愿为遇到类似问题的工程师提供参考。栏目中的所有案例均来自BTI体育集团内部资料，有关内容仅用于探求，如有不当，请联系BTI体育删除。
